Các chuẩn dây nguồn trên thế giới

Dây nguồn là gì ?

Dây nguồn là một dây mềm điện có các đầu nối ở mỗi đầu. Trong ứng dụng thực tế, đầu vào đực được gắn với nguồn điện, đầu nối cái được gắn vào thiết bị hoặc dụng cụ điện. Mỗi dây nguồn đã được tiêu chuẩn hóa bởi IEC trước khi đưa ra thị trường. Các loại đầu nối khác nhau được quy định cho sự kết hợp khác nhau của dòng điện danh định, điện áp và nhiệt độ.

Có nhiều hơn một tiêu chuẩn được sử dụng trên thế giới. Quốc gia khác nhau có thể sử dụng các loại dây nguồn khác nhau, phích cắm và đầu nối khác nhau, đặc biệt là các loại phích cắm.

Chuẩn quốc tế IEC 60320

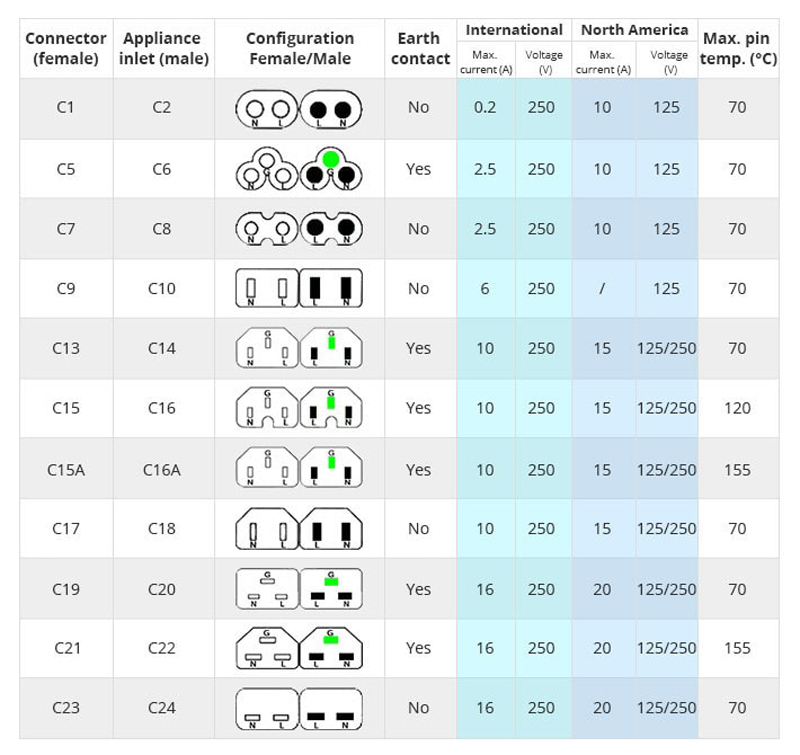

IEC 60320 là một bộ tiêu chuẩn chỉ định các thiết bị dây điện lên đến 250 volt. Mặc dù các quốc gia khác nhau sở hữu các loại dây và tiêu chuẩn dây nguồn khác nhau, IEC 60320 được công nhận là tiêu chuẩn quốc tế được hầu hết các quốc gia trên thế giới sử dụng. “C” đại diện cho chuẩn mã cho các đầu nối được thực hiện bởi IEC 60320. Các loại đầu nối khác nhau được chỉ định cho các kết hợp khác nhau của dòng điện, điện áp và nhiệt độ.

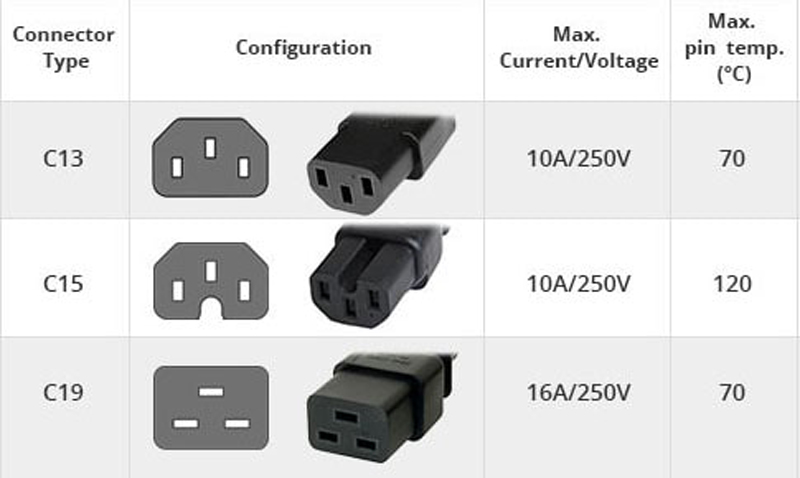

Trong số các loại trình kết nối, C13, C15 và C19 là loại phổ biến nhất được sử dụng trong các trung tâm dữ liệu. Chi tiết được liệt kê trong bảng dưới đây:

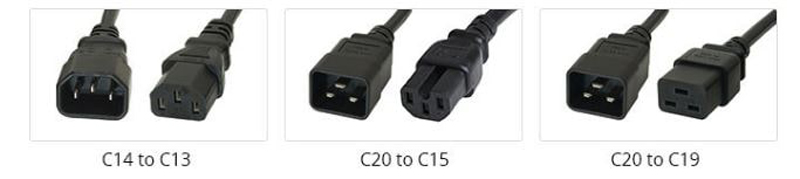

Dây nguồn thiết kế theo chuẩn IEC 60320 sử dụng số chẵn cho đầu cắm vào nguồn điện và số lẻ cho ổ cắm vào thiết bị, và thường là đầu vào Male cao hơn 1 tấm so với đầu nối cáp Female tương ứng. Do đó, các loại dây nguồn được sử dụng phổ biến nhất là C14 đến C13 và C20 đến C19. Các loại dây nguồn phổ biến khác cũng bao gồm C14 đến C15 và C20 đến C15.

Chuẩn phích cắm

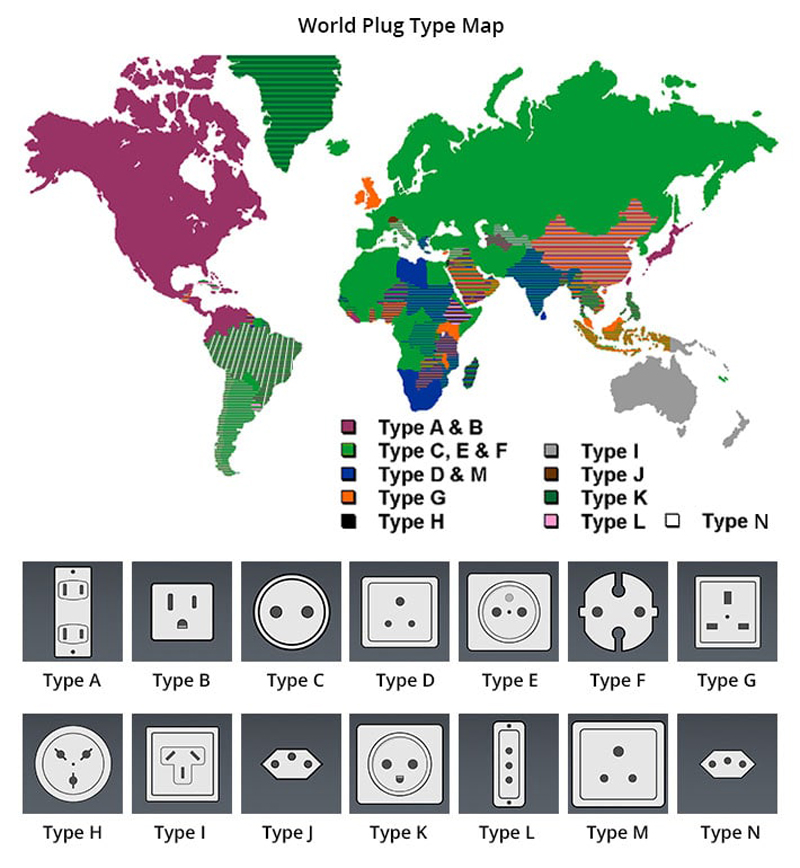

Mặc dù tiêu chuẩn IEC 60320 được hầu hết các quốc gia trên thế giới sử dụng, trên thực tế, nó chủ yếu nhắm vào các loại đầu nối (C13, C15, C19). Đối với các loại phích cắm, nó khác nhau giữa các quốc gia.

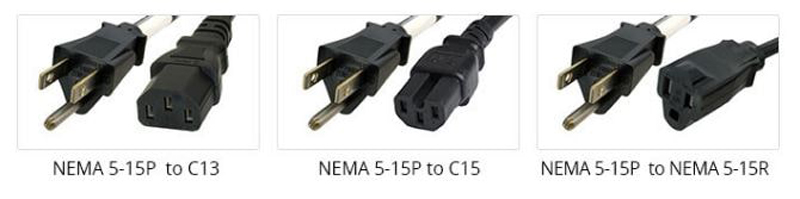

North American: NEMA 5-15P (Type B)

Các tiêu chuẩn NEMA thường được áp dụng ở hầu hết các quốc gia Bắc Mỹ và một số quốc gia tuân theo tiêu chuẩn NEMA. Trong số các NEMA 5-15P cắm được sử dụng rộng rãi nhất trong ổ cắm. Chúng là các mạch ba dây (nóng, trung tính và mặt đất), và được đánh giá ở mức 15 A ở 250 V, mặc dù chúng thường mang 110 V.

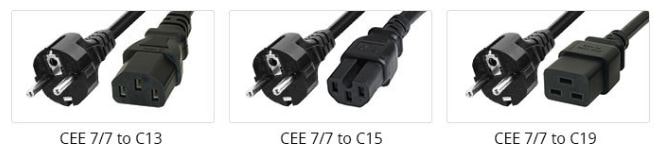

Europe: CEE 7/7 (Type E, Type F)

CEE 7/7 hiện là tiêu chuẩn cắm thực tế ở nhiều nước châu Âu và ở một số quốc gia tuân theo tiêu chuẩn CENELEC. Các nước châu Âu không sử dụng CEE 7/7 là Đan Mạch (AFSNIT 107-2-D1), Ireland, Ý (CEI 23-50), Malta (BS 1363), Cyprus (BS 1363), Gibraltar (BS 1363) và Thụy Sĩ (SEV 1011). Dây điện phổ biến nhất sử dụng phích cắm CEE 7/7 bao gồm CEE 7/7 đến C13, CEE 7/7 đến C15 và CEE 7/7 đến C19.

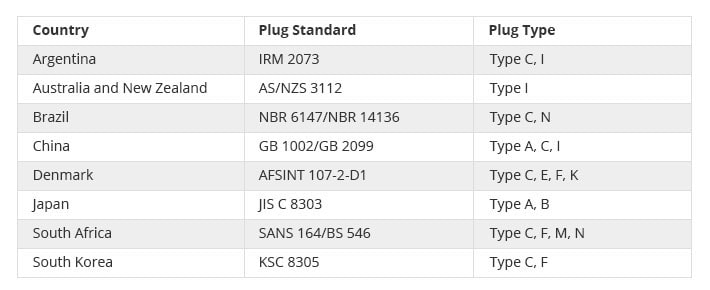

Các chuẩn khác: JIS C 8303, AS/NZS 3112 ...

Một số quốc gia khác cũng có tiêu chuẩn cắm riêng của họ. Ví dụ, tiêu chuẩn Úc AS / NZS 3112 (Loại I), tiêu chuẩn Brazil NBR 14136 và tiêu chuẩn Nhật Bản JIS C 8303 (Loại A, B), ... Nhưng một điều phổ biến là tất cả chúng có thể áp dụng tiêu chuẩn kết nối IEC 60320

Dây nguồn C13 là gì?

Dây nguồn C13 bao gồm một cáp mềm, một đầu nối C13 cái ở một đầu và một đầu vào thiết bị C14 đực ở đầu kia. Theo cách này, đơn vị kết hợp của dây nguồn C13 được hiển thị là C13 đến C14 . Trong cuộc sống của chúng ta, dây nguồn C13 được gọi là “dây ấm”, tuy nhiên, nhiệt độ định mức của C13 là 70 độ C, không đủ cao để hỗ trợ ấm đun nước điện. C13 thường được sử dụng trong PC, máy in, màn hình và bộ khuếch đại nhạc cụ.

Dây nguồn C15 là gì?

Ngay từ cái nhìn đầu tiên của dây nguồn C15, người ta có thể thấy không có gì khác với C13 ngoài một rãnh đối diện với trái đất. Sự khác biệt nhỏ này được thiết kế để xác định C15 từ C13, cấm sử dụng sai các đầu nối nhiệt độ danh định khác nhau. Dây nguồn C15 được khớp với đầu vào của thiết bị C16, được hiển thị là C15 đến C16.

Cần lưu ý rằng đầu nối C15 cũng phù hợp với đầu vào C14 trong khi C13 không thể phù hợp với đầu vào C16. Bởi vì dây nguồn điện áp danh định cao hơn có thể được sử dụng trong thiết bị điện áp thấp hơn, không phải ngược lại. C15 được thiết kế cho điều kiện nhiệt độ cao với điện áp danh định lên đến 120 độ C. Ví dụ, nó có thể được sử dụng cho các thiết bị như ấm điện và tủ mạng máy tính.

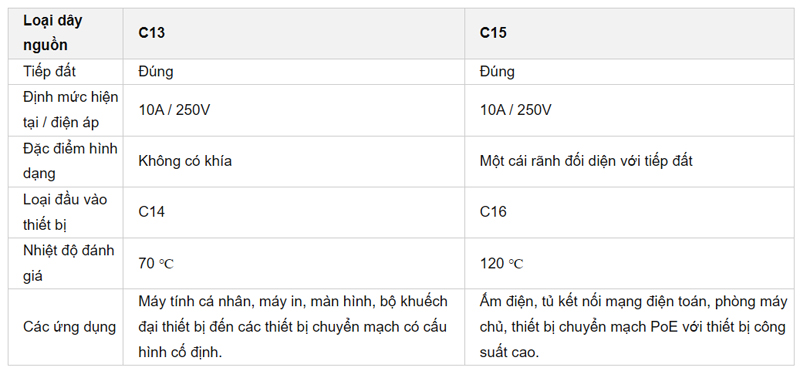

Bảng sau đây so sánh giữa dây nguồn C13 và C15.

Cáp nguồn C13 và C15 đều là dây nguồn 3 lỗ có chạm tiếp đất và được xác định với cùng dòng điện và điện áp danh định. Tuy nhiên, chúng có các đặc điểm khác biệt về đặc điểm hình dạng, kiểu đầu vào của thiết bị, xếp hạng nhiệt độ và ứng dụng. C15 là lựa chọn tốt hơn trong môi trường nhiệt độ cao.
