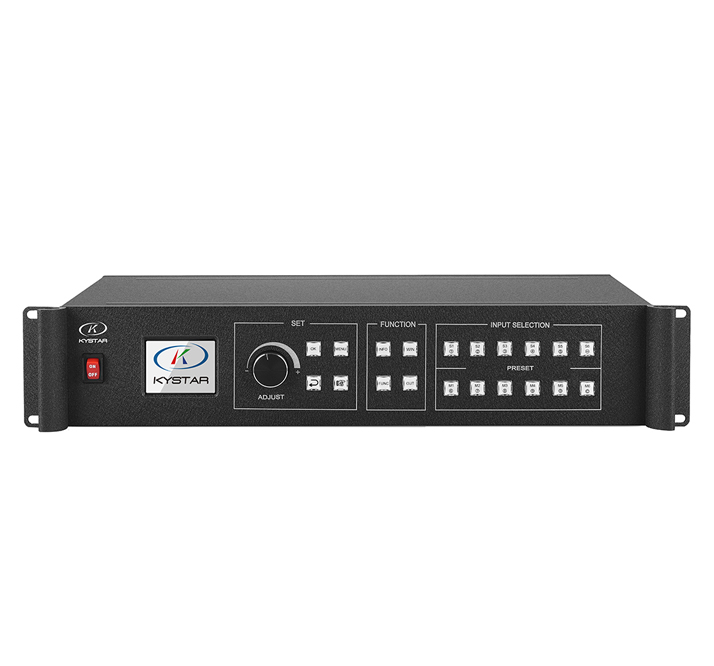

Bộ xử lý hình ảnh video processor KYSTAR U3PRO

Bộ xử lý hình ảnh KYSTAR U3PRO hoặc được gọi một tên khác là thiết bị điều khiển màn hình LED KYSTAR U3PRO là bộ xử lý chuyên dụng được áp dụng công nghệ ghép nối CPT + FST được thiết kế đặc biệt cho màn hình hiển thị LED khoảng cách nhỏ để đảm bảo tính đồng nhất và đồng bộ hóa của nối. Bộ xử lý hình ảnh KYSTAR U3PRO là một thiết bị xử lý video cao cấp đặc biệt dành cho màn hình lớn LED, phòng hội nghị, studio và các thị trường khác. LED Video Processor KYSTAR U3PRO áp dụng công nghệ thiết kế hàng đầu trong ngành và đáp ứng các tiêu chuẩn quốc tế và công nghiệp.

Bộ xử lý hình ảnh KYSTAR U3 Pro xử lý và xuất hình ảnh với 4 cổng xuất, hỗ trợ nối ngang - dọc và chéo. Hỗ trợ đầu ra lên đến 5,2 triệu pixel do người dùng thiết lập.

LED Video Processor KYSTAR U3Pro cũng hỗ trợ độ phân giải đầu ra do người dùng thiết lập, cho phép người dùng tự do thay đổi tỷ lệ khung hình của độ phân giải và thay đổi tốc độ làm mới khung hình.

1. Đặc điểm chức năng bộ điều khiển màn hình LED KYSTAR U3PRO:

+ Bốn cổng nối đầu ra, tùy chỉnh lên đến 5,2 triệu pixel, ngang tối đa 15360 pixel, dọc tối đa 7680 pixel.

+ Hỗ trợ xử lý tín hiệu hình ảnh lên đến 4K Ultra HD.

+ Bố trí tùy ý ba hình ảnh, thực hiện điều khiển tập trung của màn hình chính, màn hình phụ, màn hình bầu trời và màn hình mặt đất dễ dàng - hiển thị đồng thời ba cửa sổ hình ảnh trên một màn hình hoặc điều khiển ba màn hình LED khác nhau.

+ Hỗ trợ tín hiệu vang, xem trực tiếp các tín hiệu đầu vào và đầu ra thông qua phần mềm.

+ Hỗ trợ nhiều lớp phủ hình ảnh toàn cảnh có thể chỉnh sửa được

+ Hỗ trợ chuyển đổi liền mạch các tín hiệu và chế độ, cung cấp hơn mười hiệu ứng chuyển tiếp.

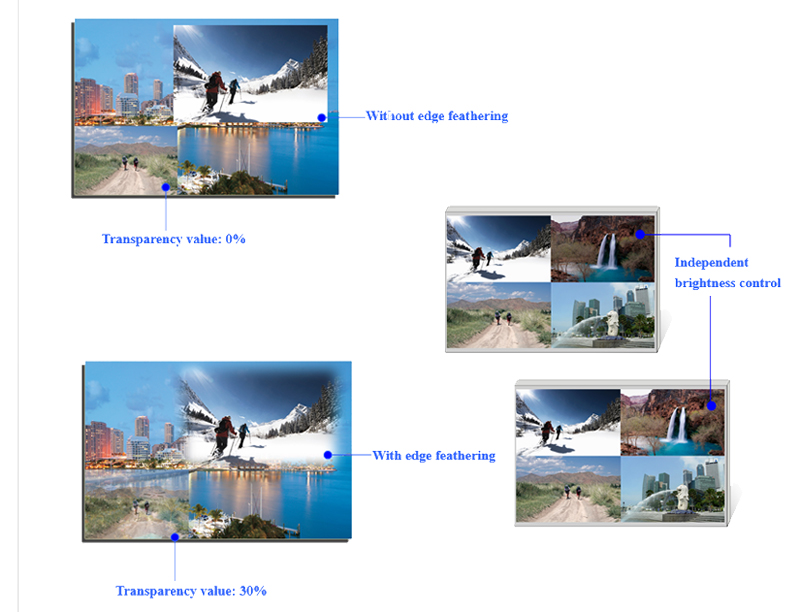

+ Hỗ trợ phím chỉnh độ sáng, điều chỉnh độ trong suốt của hình ảnh và viền màn hình.

+ Hỗ trợ sao lưu tín hiệu đầu vào với nhiều cấp, đầu ra xếp tầng cho nhiều máy.

+ Có thể thực hiện bất kỳ việc chặn một phần tín hiệu nào từ nguồn tín hiệu.

+ EDID (Extended Display Identification Channel - kênh xác định hiển thị mở rộng) tùy chỉnh.

+ Được lưu trước 32 chế độ cảnh, và được thực hiện chỉ với 1 click chuột.

+ Hỗ trợ một nút điều khiển để chuyển đen màn hình (chuyển về màn hình tĩnh)

2. Thông số kỹ thuật bộ xử lý hình ảnh KYSTAR U3PRO

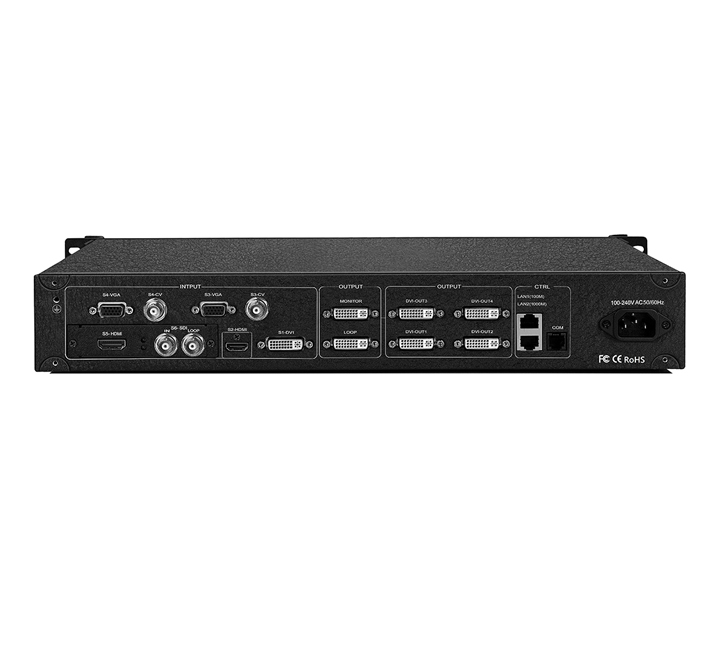

+ Giao diện đầu vào / đầu ra của bộ điều khiển màn hình LED U3PRO

- Đầu vào: DVI x 1, HDMI x 2, SDI x 1, VGA x 2, CVBS x 2.

- Đầu vào EX: DVI x 2, HDMI x 2, CVBS x 2, HDMI-SDI x 1 (bao gồm vòng SDI x 1), SDI x 2 (bao gồm SDILOOP x 2), HDMI-4K x 1

- Đầu ra: DVI x 4, Màn hình x 1, DVI-LOOP x 1

- Cổng điều khiển: RS-232 (DB-9) x 1, RJ-45 x 2.

+ Khả năng tải của bộ xử lý hình ảnh màn hình LED U3PRO

- 5,2 triệu pixel tùy chỉnh.

- Chiều rộng tối đa: 15360 pixel.

- Chiều cao tối đa 7680 pixel.

Mô tả tính năng:

- DVI-D ( 24 + 1) vào, HDMI (loại A):  Độ phân giải được hỗ trợ tối đa là 1920 × 1200 @ 60Hz , tương thích ngược. Tương thích với HDMI1.3 trở xuống, EDID phiên bản 1.3.

- VGA (HD-15): Độ phân giải được hỗ trợ tối đa là 1920 × 1200 @ 60Hz , tương thích ngược. EDID phiên bản 1.3. Mức tín hiệu: R , G , B , Hsync , Vsync: 0 to1Vpp ± 3dB (0.7V video + 0.3V Sync) 75 Ω; mức độ đen : 300mV Sync-tip : 0V.

- Video tổng hợp ( BNC ): Thích ứng NTSC / PAL. Mức tín hiệu: 1Vpp ± 3dB (0.7V video + 0.3V Sync) 75 Ω.

- DVI-D ( 24 + 1) ra: 2048x1152 @60Hz, 1920x1080 @60Hz, 3840x660 @60Hz.

- RS232 ( RJ 11 ): 115.200 tốc độ truyền , với RJ 11 để RS232 cáp bao gồm.

+ Kích thước: Cao x Dài x Rộng = 72 x 483 x 340 mm

+ Nguồn điện: 100-240VAC, 47-63Hz, ≤2A.

+ Môi trường hoạt động: 0-40 độ C, độ ẩm 0-95%.

+ Trọng lượng: 4,0 kg.

3. Dịch vụ kèm theo khi mua bộ xử lý hình ảnh U3PRO

+ Hướng dẫn sử dụng, bảo quản và xử lý khắc phục sự cố miễn phí.

+ Giao hàng miễn phí tận nơi tại Tp.Hồ Chí Minh.

+ Dịch vụ lắp đặt màn hình LED trọn gói (có tính phí).

+ Dịch vụ bảo dưỡng, bảo trì màn LED định kỳ (có tính phí).

+ Dịch vụ sữa chữa màn hình LED (có tính phí).

+ Dịch vụ cho thuê màn hình LED (có tính phí).

Adavi cam kết cung cấp đúng chuẩn loại và số lượng hàng hóa, hàng chính hãng, chính sách bảo hành uy tín, dịch vụ kèm theo chuyên nghiệp.

Hãy liên hệ ngay Adavi qua hotline: 0935.118.057 – 0866.187.288 để được tư vấn thêm hoặc đặt mua bộ xử lý hình ảnh video processor KYSTAR U3PRO.
